台达变频器VFD-CP系列恒压供水案例分享

    台达变频器有很多种，目前台达针对水泵控制主要使用的系列是VFD-CP系列，属于风机水泵专用型。
以下是对VFD-CP系列恒压供水的案例分享：
第一：变频器实现功能：
1. 通过变频器外部端子控制水泵的启动与停止
2. 显示变频器运行状态
3. 管网出水压力恒定为3公斤
第二：核心硬件配置
潜水泵： 7.5KW，380V、50Hz
变频器： 11KW：VFD110CP43B-21
压力表： 量程范围0~10公斤，信号输出0~10V

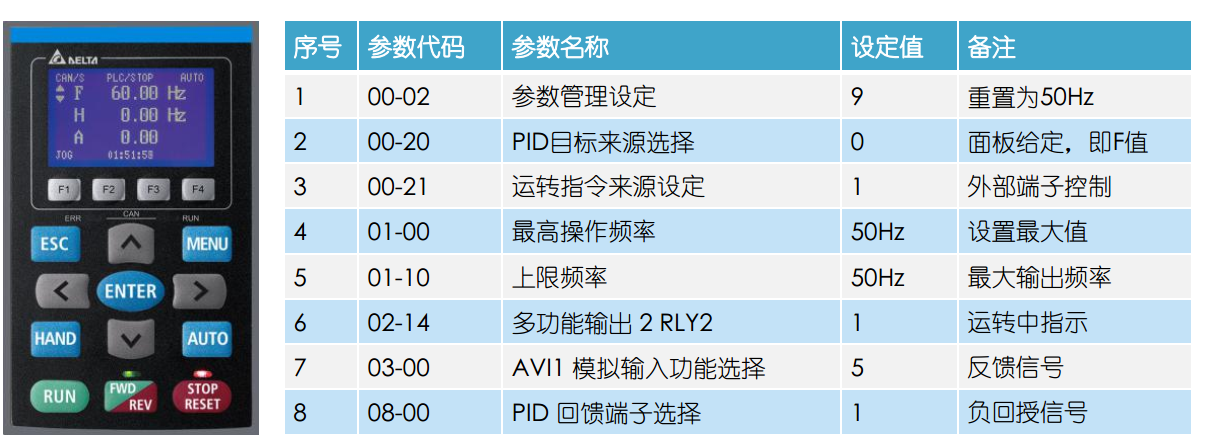

第三：主要参数设置

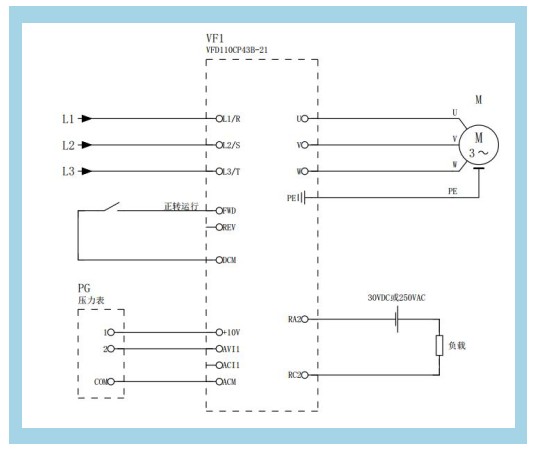

第四：接线图

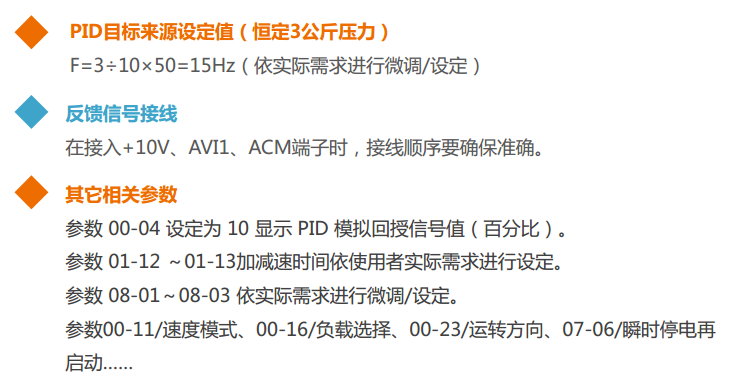

第五：相关计算与参数
